2013年04月08日

カスタムIEM D682-002

ネットワークが完成しました、Lowには30Ωの抵抗、Highには30Ω/2.2uF、音道チューブは1.5mm、ダンパーはLowが赤、Highが白。



周波数特性値はこれ


Low/LowMid が特徴的ですね、高域もそれなりに延びてると思います。オフ会に持って行きますので、気になる人は聴いてみて下さい。ただ、もう少し調整したいところ・・・・
ラベル:自作IEM
posted by 682 at 12:41| Comment(0) | Custom IEM | このブログの読者になる | 更新情報をチェックする

2013年04月01日

ハイブリッド カスタムIEM

オフ会用のIEMの途中経過
今は2つ目のハイブリッドの作成中です。
まずは、ダイナミックドライバに被せる蓋(?)を作成、シリコンで型を作って、レジンで成形しました。
出来上がった物に穴を空けて2mmの音道チューブを取り付けます。


これを、ダイナミックドライバに取り付けるとこんな風になります。



ついでに、このハイブリッドをいれるシェルは真っ赤なシェルにしました。



こいつの構成は以下になる予定、シェルに収まらなければ22955か38AM007M/8Aはどっちか1つになるかも。

低音(L) Dynamic 10〜500
中低音 (LM) CI-22955 500〜1000
中音(M) 38AM007M/8A 1k〜2.5k
中高音(MH) 2389 2.5k〜
ラベル:自作IEM
posted by 682 at 21:17| Comment(0) | Custom IEM | このブログの読者になる | 更新情報をチェックする

2013年03月25日

カスタムIEM D682-002

カスタムIEMオフ会に向けていろいろと準備中です、間に合えば3つ位持って行きたい。1つはNewドラを使った3driver 2wayのIEM、2つめは3wayの予定、3つめはDDを使ったハイブリッド、このハイブリッドは中のドライバーの実装、音道チューブの実装も少し工夫を考えているのでちょっと時間がかかりそう、間に合うかな?

まず1つめのNewドラを使った2wayのIEMを作業中です。
Lowドライバーに33AJ007i/8、Highドライバーに32A010iを使っています。多分、というか間違いなくどこも使ったことのないドライバーです。前回のGroup Buyのとき、密かに注文してたドライバーです。Group Buy時はなるべく1つは新しいドライバーを購入したいと考えてるので、そのための視聴用にカタログから特性値をみて気になるこの2つを注文してみました。オフ会で音や周波数特性値を見て意見を聞いて次回Group Buyの購入候補にできるか検討したいなと考えています。

33AJ007i/8は33A007と同じシリーズでサイドベントが付いたDualドライバーです、ベントが付いてる分33A007より低域がより強力です。

33AJ007i/8 データーシート

32A010iは仕様書からはかなり高域まででてそうなので、中高域向けにいいかなと思ってます。仕様書上では14k位まで十分な音圧がでています。

32A010i データーシート

この2つのドライバーにとりあえず2cmの音道チューブを付けてシェルに入れて計測した周波数特性がこちら。
33AJ007i/8の2個のドライバーは並列で接続しています。

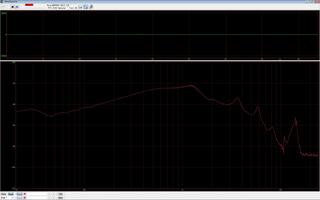

33AJ007i/8
Low driver.jpg

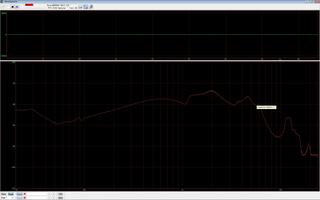

32A010i
high driver.jpg

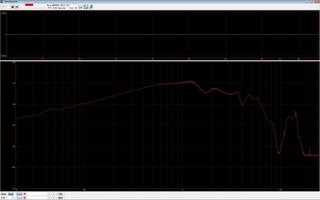

この2個をそのまま計測したのがこれ。


基本的な特性が分ったところで、ここから各種設定を詰めていく予定です。まずは、Lowに白フィルター、Highは2.5k〜3k辺りでローカット、Highの音道チューブは詰めれるだけ詰めて、フィルターで高域を抑えようと思います。

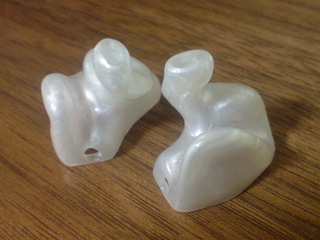

ちなみに、このドライバーを入れるシェルは前に作ったパールホワイトのこれです。



ラベル:自作IEM
posted by 682 at 13:15| Comment(0) | Custom IEM | このブログの読者になる | 更新情報をチェックする
