さて、オフ会で刺激を受けてシェルも作り直しで、インプレから作り直しています。その間に、きっちりネットワーク調整ができるようにいろいろと調査を開始。調整器具はこんな感じで、Lowに直列抵抗、もしくは固定アッテネータとして2個の抵抗を挿せるようにしています。


Mid/Highはコンデンサー1発のハイパス、これに10proのブタバナを使って2本の音道チューブが挿せるようにしています。


ハイパスのコンデンサーはチップ用を改造。

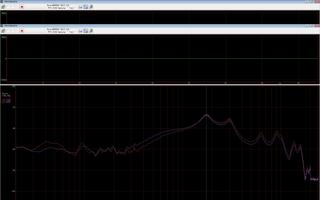

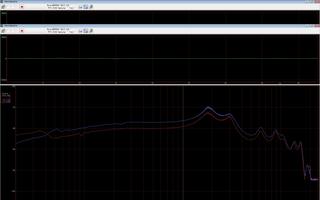

まずは38AM007Mi/8aから調査開始、デフォルトの特性値と10Ωの抵抗を直列で入れた場合を計測、結果は殆ど変わらず。


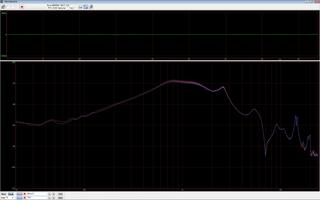

次は30Ωを直列に入れた場合、デフォルトに比べて大体4dB位下がっています。


次は10Ωと10Ωで固定アッテネータを入れた場合、38AM007Mi/8aは1000Hzで148Ωなので、仮にこの値で減衰量を計算すると約6.3dBの減衰で合成インピーダンスが19.3Ωになります。
計測結果からは何故か約12.3dBの減衰量、計算の倍も減衰してるのは何故だろう・・・・


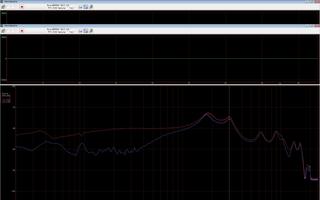

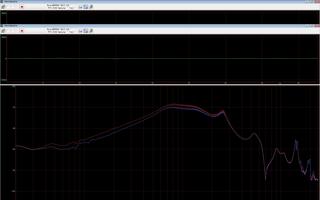

次は中高域に使う予定のED-29689の計測です。まずはCT接続でノーマル接続。CT接続の方が全体的に減衰しています。1000Hz時で約5.2dBの減衰。あれ、組立てさんが2389で計測したときは、CT接続の方が音圧があがってたはずなんですが、28689だと減衰します????今度、2389で計測してみましょう


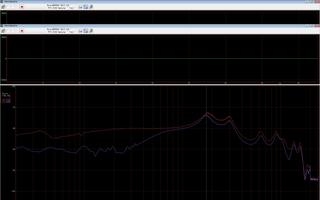

次はCT接続に2.2uFのハイパスを追加。


4.7uFのハイパスの場合


2.2uFと4.7uFの比較、4.7uFの方が高域での減衰が大きいです。


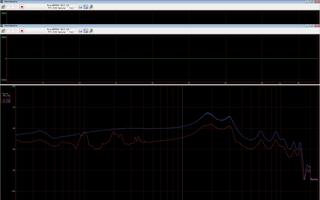

次はCT接続の29689とノーマル接続の29689をパラレル接続して2ドライバで計測。パラレル接続した方が2ドライバにもかかわらずCT接続1個より10dB位減衰しています。あれ、パラレル接続は音圧は2倍で+6dBになるはずじゃ?・・・・ちょっと分かりません、次回は同じノーマル接続2個を使って、パラレルとシリアルの値を計測してみましょう。


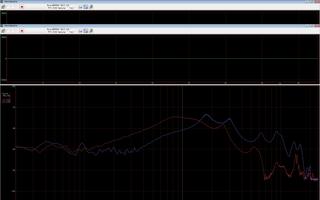

抵抗無しの38AMに2.2uFのハイパスを入れた29689を繋げるとこうなります。これだと、38AMの方が音圧が高すぎます。

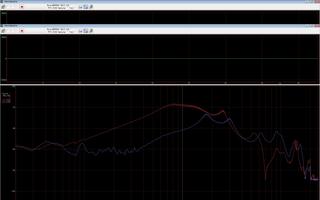

38AMに10Ω+10Ωのアッテネータを入れたものに、2.2uFのハイパスを入れた29689を繋げるといい感じになります。1500Hz位で29689に繋がる感じになりました。ただこれだと、中高域が強めで低域が中高域にかき消される可能性もありそうです。


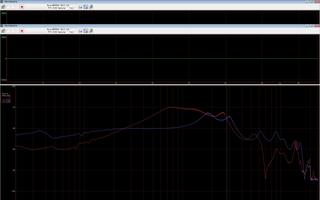

低域強調するなら38AMに30Ωの抵抗を直列に入れたこっちがいいかも。2800Hzから29689に繋がる感じになります。
